埃爾朗根大學Felix B Engel教授在《Advanced materials》上發表論文“Direct 3D-Bioprinting of hiPSC-Derived Cardiomyocytes to Generate Functional Cardiac Tissues”，他們提出一種直接3D生物打印方法，將人誘導多能干細胞（hiPSC）衍生的心肌細胞嵌入膠原透明質酸墨水中，以準確和可重復的方式產生厘米大小的功能性環和心室形狀的心臟組織，最終，打印物能夠表現出類似心臟的功能，能培養至少100天并對藥物刺激做出反應。
WHAT——什么是hiPSC來源的心肌細胞？
hiPSC來源的心肌細胞是由人誘導多能干細胞（hiPSC）分化而來的心肌細胞（hiPSC-CMs），能表現出收縮和響應電信號等特性。hiPSC來源的心肌細胞具有潛在的重要應用價值，尤其在心臟疾病治療和研究方面，可用于疾病建模、藥物發現、個性化醫療等應用。
WHY——為什么用直接生物3D打印方法來進行實驗？
生物制造的一個目標是設計組織、器官其一部分來研究或治療當前治療方法有限的疾病。目前主要用的生物制造方法，一種是無細胞3D支架，但有一個主要缺點是難以將細胞定殖，特別是以有組織的方式定殖。另一種方法是鑄造含有細胞的水凝膠，然而這種方法不允許制造層次結構。目前，3D生物打印技術有希望解決傳統生物制造面臨的主要瓶頸和當前問題，3D生物打印能保證細胞在整個構建過程中均勻分布，能直接制造具有生理功能的組織，允許制造傳統方法難以實現的復雜生物結構，能根據具體需求定制個性化組織結構。
HOW——作者使用了一種三步雙組分方案，通過復雜凝聚方式生產明膠/阿拉伯膠微粒。

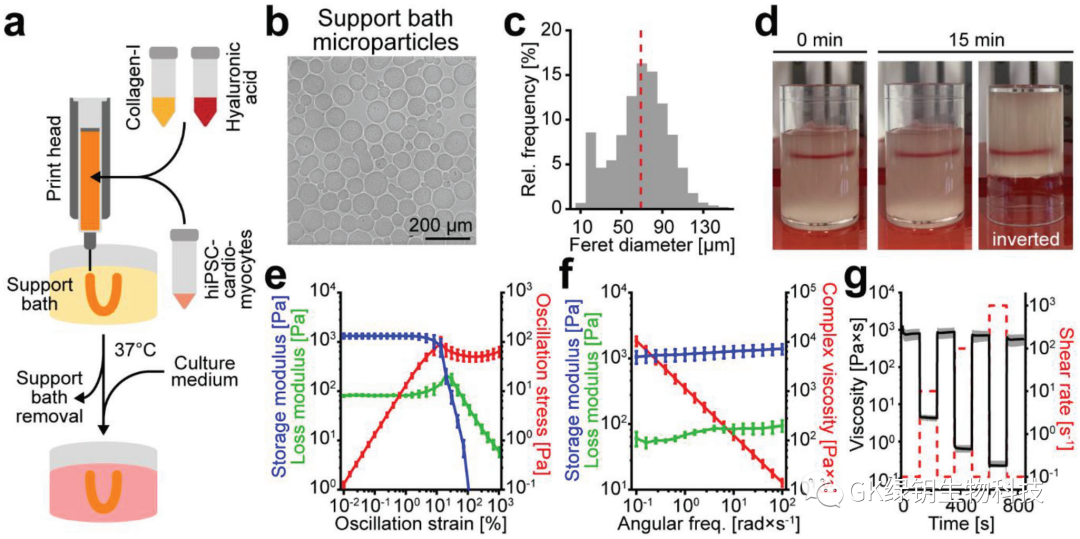

圖1 壓實后的微粒表現出剪切變薄和自愈的特性
微粒以圓形為主，部分呈橢圓形，通過離心壓實時，微粒形成具有自愈特性的支撐浴，允許打印噴嘴自由通過。即使倒置容器，支撐浴中的染料也能保持在原位。為證實這些觀察現象，作者進行了流變分析。結果表明在測試的整個頻率范圍內，支撐浴在低應變下表現出固體樣流變行為以及剪切稀化行為，在交替剪切速率下，支撐浴表現出近乎瞬時和完全的恢復行為。綜合來說，作者開發出一種簡單的方法來生產具有自修復特性的支撐浴，可用于凝膠打印。

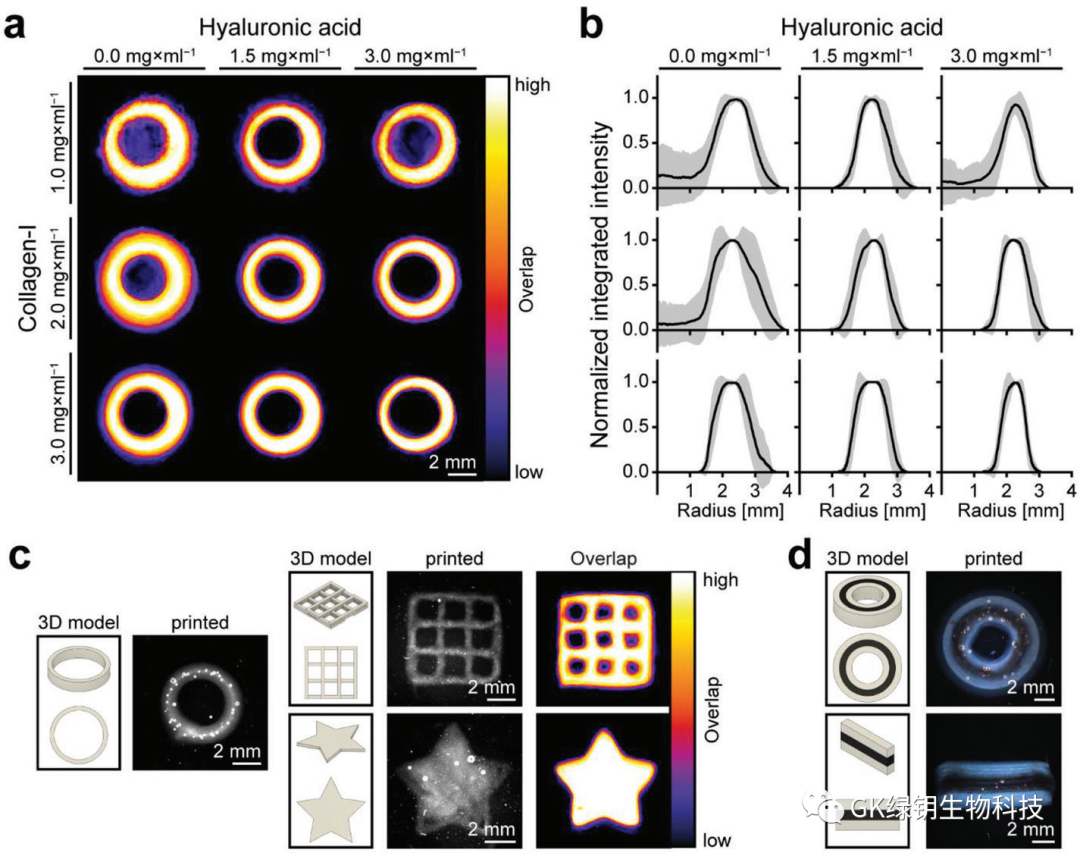

圖2 膠原蛋白/透明質酸油墨使打印結構穩定
作者用不同濃度的膠原墨水打印脫細胞環狀結構評估膠原蛋白在上述支撐浴中的可打印性，此外，還添加透明質酸(HA)到膠原蛋白中，以改善生物墨水的可打印性。為了確定打印環的均勻性和打印過程的可重復性，團隊從多個打印環的圖像生成重疊圖來評估。隨著膠原蛋白含量的增加，重疊圖顯示出更均勻的打印環，邊界更光滑。此外，隨著膠原濃度的增加和透明質酸的加入，強度譜顯示出更小的差異，變得更加明確。作者最終選擇了由3.0 mg/ml膠原-i和3.0 mg/ml HA (CollHA3-3)組成的生物鏈進行進一步的研究，該數據擁有最高的再現性以及對擠出速度的最佳控制，且打印出的環結構壁厚較薄。

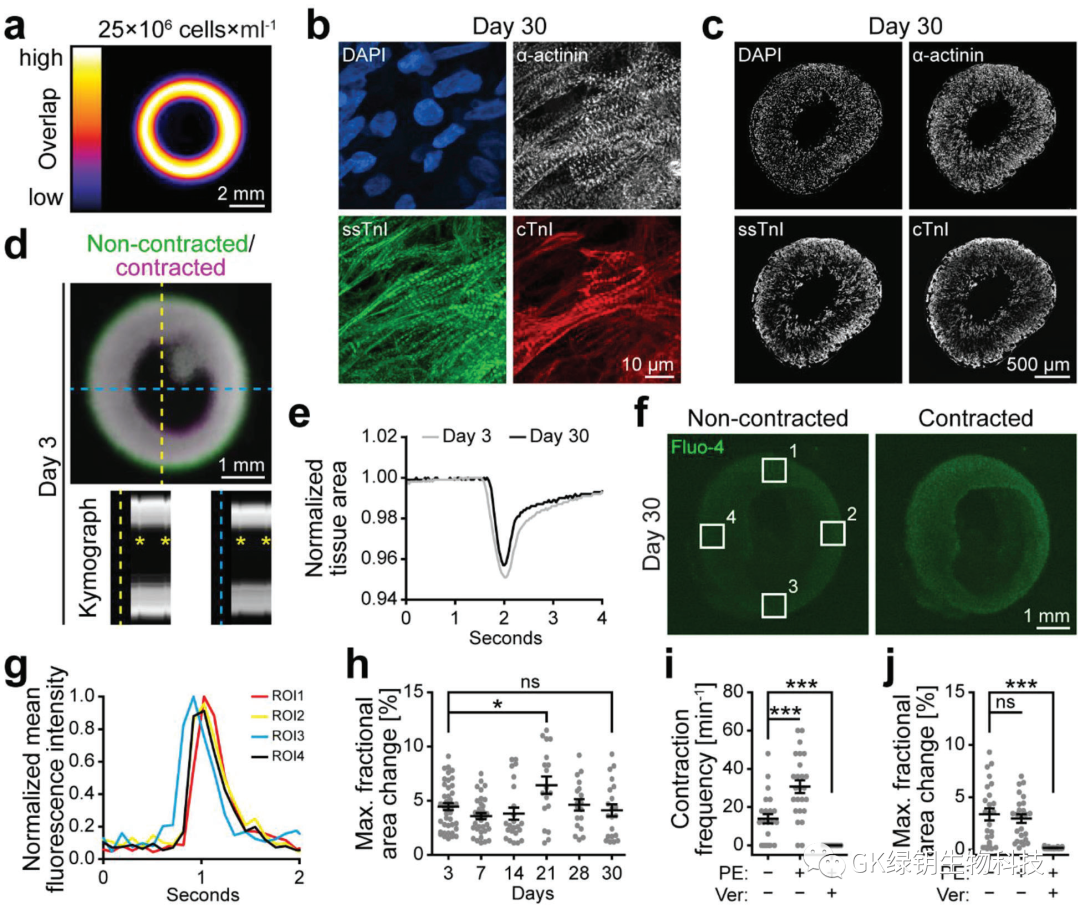

圖3 打印hipsc衍生的心肌細胞形成功能性心臟組織
為了產生有層次結構的組織或器官，控制細胞分布很重要。為了評估細胞的添加是否會影響墨水的可打印性，作者將25 Mio/ml hiPSC-CMs加入到CollHA3-3墨水中，用于打印環狀組織。結果表明打印環的結構穩定，并表現出良好的均勻性。在組織構建后(第0天)和制造后7天（第7天)對打印的組織和滴鑄形成的組織進行染色。結果發現，在任何時間點，鑄型組織和打印組織的活力無顯著差異。而第30天，打印的hiPSC-CMs顯示出典型的肌合成α-肌動蛋白條紋，以及緩慢的骨骼肌鈣蛋白-i (ssTnI)和心臟肌鈣蛋白-i (cTnI)。45個打印組織中在第3天已經表現出了自發的同心收縮。通過Fluo-4熒光強度的增強和減弱反映了打印組織在收縮周期中表現出鈣的同步流入和流出。測量不同區域的熒光強度可以識別出起搏中心，其行為隨著時間的推移顯示出高同步性，遠處區域達到熒光強度峰值的延遲約為100 ms(1幀)。這進一步證明了hiPSC-CMs在打印組織內形成了相互連接的網絡。

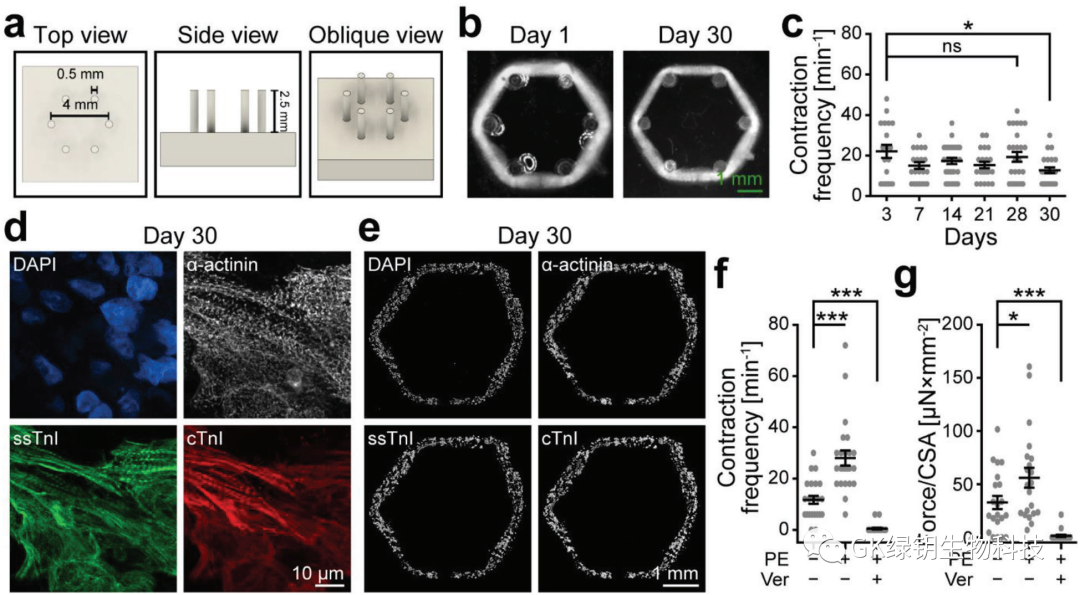

圖4 打印的心臟組織對被動阻力施加同心力
為了檢驗打印環是否可以施加類似于心臟的同心圓力，作者設計并制造了由六個柔性柱組成的陣列。第1天將打印的環轉移到柱陣列上，并在柱子周圍壓實，培養至第30天在收縮周期中，打印的環能夠同步使所有6根柱子偏移，這說明它們能夠?qū)ψ枇κ┘宇愃频耐膱A力。

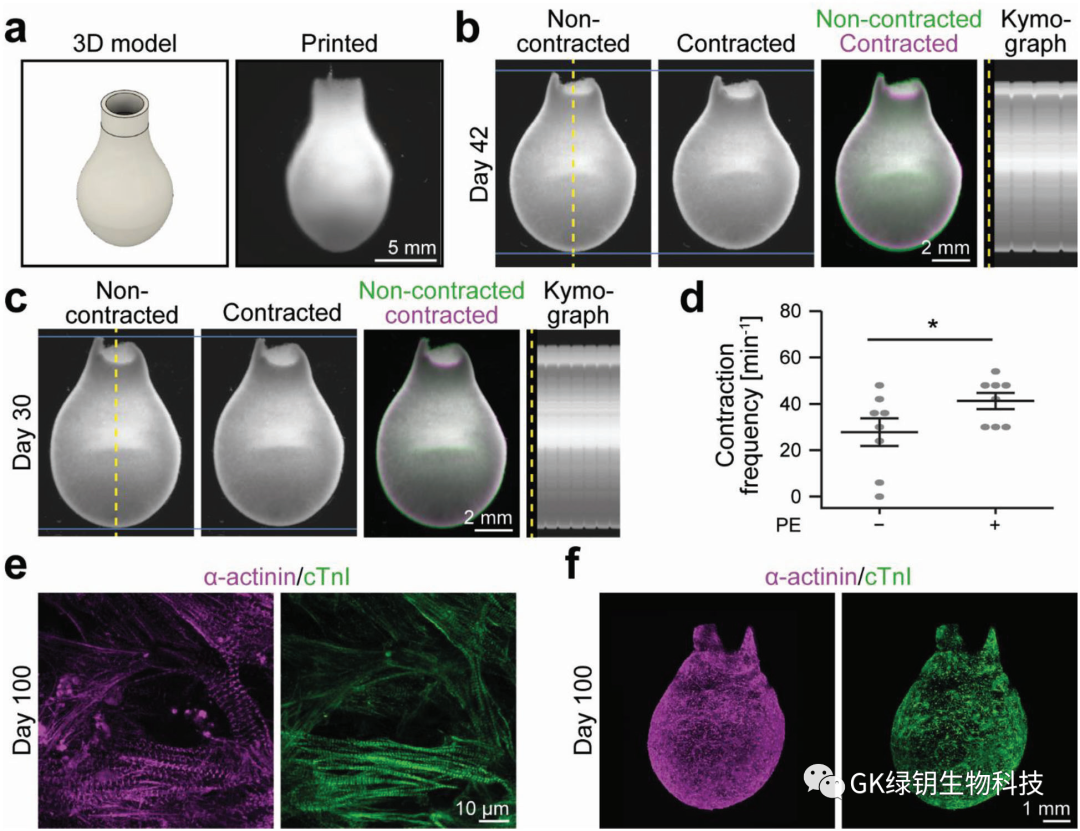

圖5 3D生物打印功能心室模型
作者設計并打印了一個高度為14 mm，最寬處直徑為8 mm的心室模型，測試他們的方法是否能夠?qū)崿F(xiàn)人類心臟心室功能模型的3D生物打印。打印心室在制造7天后，形態穩定不變并發生了自發的同步收縮，表達出了與心室功能相關的產物。最后作者通過實驗表示打印模型的培養時間至少可以達到100天。有希望在未來打印并培養出可用于人類使用的人工3D生物打印培養心臟心室。
總結：作者實現了直接打印嵌入膠原基生物墨水的hiPSC-CMs來生成功能性心臟組織。以下的實驗結論均支持這一結論。1、嵌入膠原/HA墨水中的hiPSC-CMs可以精確且可重復地3D生物打印成環形和心室形狀的心臟組織，并形成相互連接的網絡；2、打印的組織表現出持續數月的自發和同步收縮，這些收縮可以通過藥物刺激來調節頻率；3、打印組織能夠?qū)贡粍?dòng)阻力收縮。作者的方法為制造先進的藥物篩選模型、組織移植，甚至未來可能用于器官移植的工程心臟提供思路。
原文鏈接：https://doi.org/10.1002/adma.20230591
